熱電偶補償導線

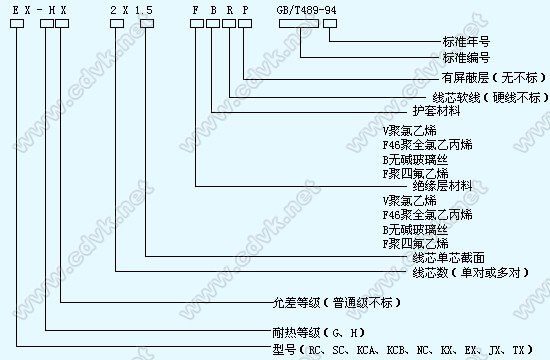

型號表示
主要技術指標：
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
其中：a)型號第一個字母與熱電偶的分度號相對應；
b)字母“X”表示延伸型補償導線(型別)；
c)字母“C”表示補償型補償導線(型別)。
注：SC型補償導線可配用R型分度號熱電偶
結構特征、絕緣層、護層材料、使用溫度
絕緣層及護層 使用溫度
材料 符號
聚氟乙烯 PVC -25～70℃
-25～105℃
聚全氟乙丙烯 FEP -60～205℃
可溶性聚四氟乙烯 PEA -60～260℃
產品標號（標記）
補償導線合金絲和絕緣層顏色
配用熱電
偶分度號一般用（G）
產品標號耐熱用（H）
產品標號
普通級
精密級（S）
普通級
精密級（S）
S
SC-G
SC-GS
SC-H
--
N
NC-G
NC-GS
NC-H
NC-HS
K
NC-G
NC-GS
NC-H
--
KC2-G
KG2-GS
KC2-H
KC2-HS
KX-G
KX-GS
KX-H
KX-HS
E
EX-G
EX-GS
EX-H
EX-HS
J
JX-G
JX-GS
JX-H
JX-HS
T
TX-G
TX-GS
TX-H
TX-HS
補償號
線型號配用熱電
偶的分度號補償導線合金線
絕緣層
著色
正極
負極
正極
負極
SC
S(鉑鉻10—鉑)
SPC(銅)
SNC(銅鎳)
紅
綠
NC
N(鎳鉻硅—鎳硅)
NPC(鐵)
NNC(銅鎳)
紅
黃
KC
K(銅—康銅)
KPC(銅)
KNC(銅鎳)
紅
藍
KX
K(鎳鉻—鎳硅)
KPX(鎳鉻)
KNX(銅鎳)
紅
黑
EX
E(鎳鉻—銅鎳)
EPX(鎳鉻)
ENX(銅鎳)
紅
棕
JX
J(鐵—銅鎳)
JPX(鐵)
JNX(銅鎳)
紅
紫
TX
T(銅—銅鎳)
TPX(銅)
TNX(銅鎳)
紅
白
補償導線的熱電勢、允差
熱電勢及允差（μV）
熱電偶測試
端溫度(℃)
100 ℃
100 ℃
熱電勢
(標準值)允 差
熱電勢
(標準值)允 差
普通級
精密級(S)
普通級
精密級(S)
SC或RC
645
±60(±5.0℃)
±30(±2.5℃)
1440
±60(±5.0℃)
--
1000
KCA
4095
±100(±2.5℃)
±60(±1.5℃)
8137
±100(±2.5℃)
±60(±1.5℃)
900
KCB
4095
±100(±2.5℃)
±60(±1.5℃)
8137
--
--
900
KX
4095
±100(±2.5℃)
±60(±1.5℃)
8137
±100(±2.5℃)
±60(±1.5℃)
900
NC
2774
±100(±2.5℃)
±60(±1.5℃)
5912
±100(±2.5℃)
±60(±1.5℃)
900
NX
2774
±200(±2.5℃)
±60(±1.5℃)
5912
±100(±2.5℃)
±60(±1.5℃)
900
EX
6317
±60(±2.5℃)
±120(±1.5℃)
13419
±200(±2.5℃)
±120(±1.5℃)
600
JX
5268
±140(±2.5℃)
±85(±1.5℃)
10777
±140(±2.5℃)
±85(±1.5℃)
500
TX
4277
±60(±1.0℃)
±30(±0.5℃)
9285
±90(±1.5℃)
±48(±0.8℃)
300
補償導線的線芯截面、股數、單線直徑及絕緣層、護層和外徑尺寸：
使用分類
標稱截面(mm2)
單股線芯
多股軟線芯(R)
絕緣層厚度
護層厚度
外徑上限
線芯股數(根)
單線直徑
線芯股數(根)
單線直徑
扁平型
屏蔽扁平型
單股線芯
多股線芯
單股線芯
多股線芯
一般用(G)
0.2
1
0.5
7
0.2
0.4
0.7
3.0x4.6
3.1x4.8
3.8x5.4
3.9x5.6
0.5
1
0.80
7
0.30
0.5
0.8
3.7x6.4
3.9x6.6
4.5x7.2
4.7x7.4
1.0
1
1.13
7
0.43
0.7
1.0
5.0x7.7
5.1x8.0
5.8x8.5
5.9x8.8
1.5
1
1.37
7
0.52
0.7
1.0
5.2x8.3
5.5x8.7
6.0x9.1
6.3x9.6
2.5
1
1.76
19
0.41
0.7
1.0
5.7x9.3
5.9x9.8
6.5x10.1
6.7x10.7
耐熱用(H)
0.2
1
0.5
7
0.2
0.4
0.3
2.3x4.0
2.4x4.2
3.1x4.8
3.2x5.0
0.5
1
0.80
7
0.3
0.4
0.3
2.9x5.0
3.0x5.2
3.7x5.5
3.8x6.0
1.0
1
1.13
7
0.43
0.4
0.3
3.5x5.7
3.7x6.1
4.3x6.5
4.5x6.9
1.5
1
1.37
7
0.52
0.4
0.3
4.0x6.5
4.2x6.9
4.8x7.3
5.0x7.7
2.5
1
1.76
19
0.41
0.4
0.3
4.5x7.3
4.8x7.9
5.3x8.1
5.6x8.7
訂交貨說明：
1、交貨長度為100m或整數倍，允許有不短于20m的短段導線交貨，但數量不得超過交貨總量的10％。
2、本公司生產熱電偶用補償電纜，供多點測溫使用。
3，用戶如有特殊需求，可在訂貨合同中注明。
